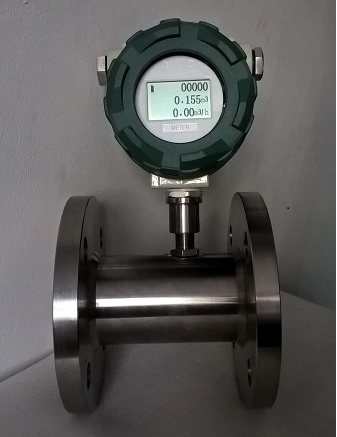

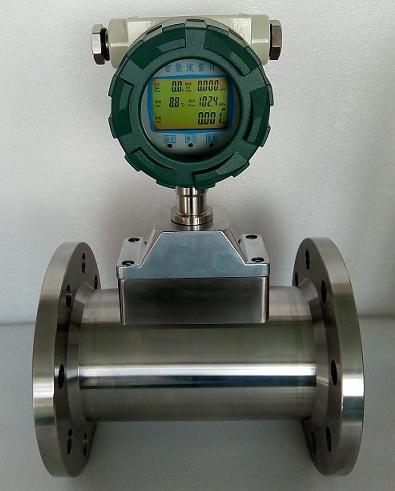

涡轮流量计

更新:2021-10-30 12:41:16点击:
  • 产品品牌鑫源
  • 产品型号LWGY
  • 在线订购
产品介绍

LWGY涡轮流量计在北京的应用案例及液体涡轮流量计使用和维护的介绍,价格低、质量好


一、概述
LWGY系列液体涡轮流量计可测量液体的流量。传感器具有精度高、寿命长、操作维护简单等特点,广泛用于石油、化工、冶金、供水、造纸等行业,是流量计量和节能的理想仪表。

二、原理
被测液体经传感器时,传感器内叶轮借助于液体的动能而旋转。此时,叶轮叶片使检出装置中的磁路磁阻(光路切割)发生周期性变化,因而在检出线圈两端就感应出频率与流量成比例的电脉冲信号,经放大器放大后远传输出。

三、技术参数

1、基本参数:见表1

2、介质温度:-15℃~+130℃

3、环境温度:-20~+60℃

4、传输距离:传感器至显示仪表的距离可达1000m

5、输出信号:电压脉冲、4~20mA

6、通信接口:选用RS-485通信接口。

7、供电电源:传感器:12V DC(脉冲输出) 变送器:24VDC(电流输出) 3.6V电池

流量范围见下表

通径(mm)

流量范围(m3/h)

最大工作压力(MPa)

安装形式

精确度

4

0.04~0.25

6.3

螺纹

 1.0

6

0.1~0.6

6.3

螺纹

1.0

10

0.2~1.2

6.3

螺纹

1.0

15

0.6~6

6.3

螺纹

0.5   1.0

20

0.88

63

螺纹

0.5   1.0

25

1~10

6.3

螺纹

0.5   1.0

32

1.515

63

螺纹

0.5   1.0

40

2~20

6.3

螺纹

0.5   1.0

50

4~40

2.5

法兰

0.5   1.0

65

770

25

法兰

0.5   1.0

80

10~100

2.5

法兰

0.5   1.0

100

20~200

2.5

法兰

0.5   1.0

125

25250

25

法兰

0.5   1.0

150

30~300

2.5

法兰

0.5   1.0

200

80~800

2.5

法兰

0.5   1.0
