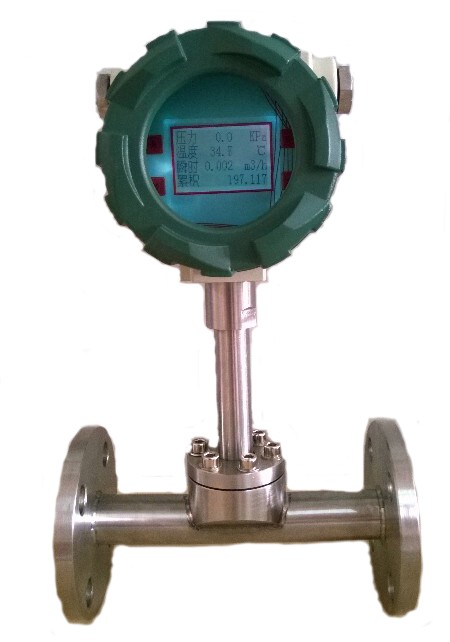

LUGE 电容式涡街流量计基于卡门涡街原理，管道内安装三角柱旋涡发生体，流体流过时在其下游交替产生规则旋涡；采用电容式传感器检测旋涡引发的微小电容变化，将频率信号转换为电信号，经电路运算得到工况体积流量，配合温压补偿可精确计算蒸汽、气体的标准质量流量，抗振性强、耐高温。广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低粘度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

      一、技术参数

      1、使用温度:-40℃～+450℃

      2、连接方式:DN15～DN300为法兰卡装式或法兰连接

      3、流速范围:蒸汽:7m/s～70m/s           液体：0.7m/s～7m/s        气体：5 ～35m/s
      4、压力规格:PN1.6MPa;   PN2.5MPa;   PN4.0MPa,更高压力规格可特殊定做

      5、压力损失系数:Cd≤2.6

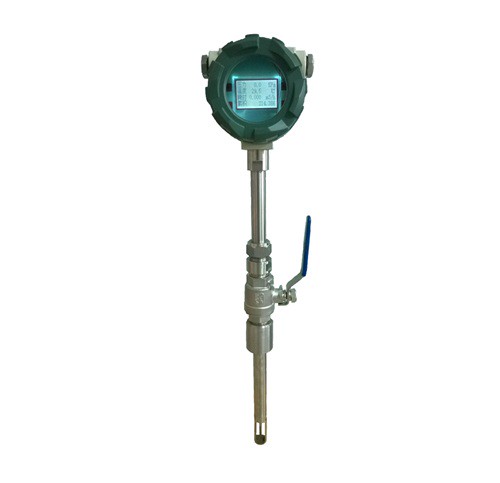

      6、准 确 度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级 插入式：1.5级、2.5级

      7、供电电压:传感器:DC12V或DC24V      变送器:DC24V

           现场显示型：DC24V、DC12V或3.6V锂电池

      8、输出信号:传感器:脉冲频率信号2～3000Hz     低电平≤1V    高电平≥6V

           变送器：两线制4～20mA.DC电流信号

      9、抗震性能:压电式≤0.2g                     电容式≤2.0g

     10、环境温度:传感器:-30℃～+65℃      变送器:现场显示-10℃～+50℃

     11、环境湿度:相对湿度5～85%RH

     12、信号远传距离:≤500m

     13、直管段长度:上游≥10D                   下游≥5D

     14、防爆等级: Ex dII CT6隔离防爆

     15、防护等级：普通型IP65      潜水型IP68

     16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。

      二、应用场景

      1、热力 / 热电厂：主蒸汽、分支蒸汽计量，产耗平衡与结算。
      2、化工 / 石化：反应釜加热蒸汽、工艺气体、伴热管线流量控制。

      3、冶金 / 钢铁：高炉煤气、焦炉煤气、蒸汽管网流量监测。
      4、食品 / 制药：灭菌、蒸煮、干燥工序蒸汽与洁净气体计量。

      5、集中供热 / 制冷：换热站蒸汽 / 热水入户结算、管网损耗分析。
      6、空压站 / 制气站：压缩空气、氮气、氧气等分路计量与能耗考核。
